kmsmily
เกษตรกรมือใหม่
*
ออฟไลน์ ออฟไลน์

กระทู้: 3550


« ตอบ #352 เมื่อ: กุมภาพันธ์ 10, 2013, 07:39:16 AM »

นายอภิวิชญ์  นางโสภิดา  สุขพงษ์
ร่วมทำบุญ 500 บาท
บันทึกการเข้า

สุนนท์กุล
เกษตรกรมือใหม่
*
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 1936


คนไท หัวใจเกษตรธรรมชาติ


« ตอบ #353 เมื่อ: กุมภาพันธ์ 10, 2013, 06:34:48 PM »

รับทราบ  ยิ้มเท่ห์


Liked By: yudhapol, Nine., Backjack21
บันทึกการเข้า

อเนก สุนนท์กุล ทำระบบสูบน้ำใช้ไฟฟ้าจากแดด
LineID=0849099699เน้นสอนแนะให้ดูแลระบบเองได้ 0619355245,0968363965
สุนนท์กุล
เกษตรกรมือใหม่
*
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 1936


คนไท หัวใจเกษตรธรรมชาติ


« ตอบ #354 เมื่อ: กุมภาพันธ์ 11, 2013, 03:30:07 AM »

 ยิ้มเท่ห์   แล้งนี้   คาดว่าหลายท่านคงกำลังหาข้อมูลทำระบบน้ำให้ต้นไม้

จากประสบการณ์และความเห็นส่วนตัว คาดว่าคงมีประโยชน์

   เรื่องท่อเมนส์เท่าไหร่จึงจะเหมาะผมคงตอบไม่ถูก ให้ลองหาความรู้เพิ่มเติมเอง เรื่องไฟฟ้า-อิเลคทรอนิกส์ถามมาพอตอบได้ แต่เรื่องปั้ม+น้ำ ไม่ชำนาญ ขนาดที่สวนตนเองยังทำพลาดเลย



 หากใช้เป็นปั้มชัก 1นิ้ว เพื่อขับสริงเกอร์รดต้นไม่ใน 1ไร่ จำเป็นต้องแบ่งเป็นโซนๆไป และเพื่อแก้ปัญหาแรงดันน้ำในระบบแต่ล่ะจุดให้เท่ากัน ปลายที่ส่งน้ำทุกเส้น ในโซนเดียวกัน ควรต่อร่วมให้ถึงกัน เป็นลักษณะวงแหวน

ปั้มชัก สามารถสร้างแรงอัดได้มากกว่า 2bar ดังนั้นสามารถอัดปริงเกอร์ได้สบายมาก แต่ต้องเลือกขนาดท่อส่งน้ำให้เหมาะสมกับปริมาณน้ำที่ออกทางสปริงเกอร์

  กรณีใช้ปั้มชัก กับ มอเตอร์ไฟฟ้า(ทั้ง AC&DC) เพื่อสูบน้ำรดแปลงผัก โดยการใช้สายยางอ่อนเเป็นสายส่ง และมีการลากสาย ย้ายที่บ่อยๆ เพื่อเลี่ยงปัญหาสายยางพับแล้วข้อต่อสายหลุด หรือสายแตกเนื่องจากแรงดันน้ำ สามารถแก้ไขได้โดยการใส่สวิตซ์แรงดันที่ต้นทางออกของปั้มเพื่อช่วยตัดการจ่ายไฟให้มอเตอร์ได้



ตัวปั้มชัก 2นิ้ว(ราคา 7- 8พัน) ต้องใช้มอเตอร์ 1.5แรงขึ้นไป(ใช้กระแสช่วงสตาร์ตสูงเกือบ 30A)  จึงจะขับปั้มได้ ต้นทุนปั้ม+แหล่งจ่ายพลังงาน หลายหมื่น (แผง280W 8Ax4=32A)


การเลือกใช้ปั้ม ควรเลือกซื้อ ที่หาได้ในพื้นที่ เพื่อจะซ่อมแก้ไข และหาอะไหล่ได้สะดวก


การเลือกขนาดวัตต์ของมอเตอร์ควรให้เหมาะสมกับปั้ม เพื่อเลี่ยงปัญหาเรื่องมอเตอร์ร้อนเกินไป ชึ่งจะส่งผลกับประสิทธิภาพ และอายุการใช้งานของมอเตอร์โดยตรง ส่วนการเลือกใช้ปั้มต้องคำนึงถึงปริมาณน้ำที่เพียงพอต่อการใช้งานและให้เหมาะสมกับทุนที่ต้องจัดหาแหล่งจ่ายพลังงานมาจ่ายให้มอเตอร์ที่ขับปั้ม จึงจะได้งานคุ้มกับทุุน

ปั้มชักตอบสนองต่อรอบหมุนที่ 250-400รอบ/นาที เร็วกว่านี้ลิ้นวาล์วทำงานไม่ทัน หากใช้มอร์เตอร์ที่ความเร็วรอบสูง แก้ปัญหาได้ด้วยการทดรอบ  โดยการเปลี่ยนขนาดมูเลย์สายพานที่มอเตอร์ให้เล็กลง   ขนาดมูเลย์สายพานที่แถมมากับชุดปั้มโดยทั่วไปออกแบบให้ใช้ร่วมกับมอเตอร์ที่รอบหมุนของมอเตอร์ต้องอยู่ที่(อัดตราทดที่ 5.5:1โดยประมาณ) 1500-2400รอบ/นาที

ปั้มชัก1นิ้ว ขนาดลูกสูบ 43mm 1500-2000L/Hr ราคาขาย(แล้วแต่แหล่งผลิต)1400-2500฿ ควรใช้กับมอเตอร์ DCขนาด 350Wup 24VDC st12A(load)-5A(load)
ปั้มชัก1นิ้ว ขนาดลูกสูบ 49mm 2000-2500L/Hr ราคาขาย(แล้วแต่แหล่งผลิต)2800-3000฿ ควรใช้กับมอเตอร์ DCขนาด 450Wup 24VDC st14A(load)-7A(load)
ปั้มชัก1นิ้ว ขนาดลูกสูบ 53mm 2500-3000L/Hr ราคาขาย(แล้วแต่แหล่งผลิต)3500-4000฿ ควรใช้กับมอเตอร์ DCขนาด 600Wup 24VDC st20A(load)-10A(load)
« แก้ไขครั้งสุดท้าย: ธันวาคม 12, 2016, 08:10:54 PM โดย สุนนท์กุล » บันทึกการเข้า

อเนก สุนนท์กุล ทำระบบสูบน้ำใช้ไฟฟ้าจากแดด
LineID=0849099699เน้นสอนแนะให้ดูแลระบบเองได้ 0619355245,0968363965
สุนนท์กุล
เกษตรกรมือใหม่
*
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 1936


คนไท หัวใจเกษตรธรรมชาติ


« ตอบ #355 เมื่อ: กุมภาพันธ์ 12, 2013, 10:59:09 PM »

รั้วไฟฟ้าแรงดันสูงล้อมสัตว์เลี้ยง

ดัดแปลงวงจรตรวจจับความเคลื่อนไหว


http://www.kasetporpeang.com/forums/index.php?topic=84892.msg1995218#msg1995218
« แก้ไขครั้งสุดท้าย: กุมภาพันธ์ 12, 2013, 11:00:58 PM โดย สุนนท์กุล » บันทึกการเข้า

อเนก สุนนท์กุล ทำระบบสูบน้ำใช้ไฟฟ้าจากแดด
LineID=0849099699เน้นสอนแนะให้ดูแลระบบเองได้ 0619355245,0968363965
สุนนท์กุล
เกษตรกรมือใหม่
*
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 1936


คนไท หัวใจเกษตรธรรมชาติ


« ตอบ #356 เมื่อ: กุมภาพันธ์ 15, 2013, 02:38:41 AM »


เรื่องไม้พี่เลี้ยงผักหวานป่าในพื้นที่อิสานที่แห้งแล้ง และการจัดการน้ำที่ไม่เพียงพอ จากประสบการ์ที่ประสบด้วยตนเอง ไม้พี่เลี้ยงควรเลือกต้นไม้ที่ไม่สลัดใบทั้งต้นในคราวเดียว จะดีมาก ถ้าเลือกเป็น ต้นไม่ที่กินได้ ผักสวนครัว  จะดีมาก

เพื่อนผมปลูกพร้อมกัน(อยู่สุรินทร์ เส้นปราสาท-กาบเชิง) ใช้ต้นแคเป็นพี่เลี้ยงและปลูกในทิศเหนือของต้นกะบกใหญ่ อาศัยร่มเงาไม้ใหญ่อีกที(ตอนแรกเขาจะตัด แต่ผมแนะให้เอาไว้) ผลปีนี้งามมาก ทั้งที่ตั้งแต่ปลูกยังไม่มีระบบน้ำ(เพิ่งลงไปทำเดือนนี้) เข้าหน้าหนาวเริ่มแล้ง ต้นแคทิ้งใบ แต่ยังพอได้ร่มเงาจากต้นบก ผักหวานจึงเจริญเติบโตต่อเนื่องได้อย่างดี เจ้าของเขาให้ความเห็นว่าผักหวานป่าอึดมาก ขนาดไม่ได้ให้น้ำหลายเดือนใบยังเขียวสดดี





ต่างจากของผม แดดเผาเรียบ เนื่องจากไม่พี่เลี้ยงปะผักหวานเอาตัวรอดฝ่ายเดียว(ต้นแคผลัดใบ)หนำซ้ำอดน้ำอีกต่างหาก
แก้ปัญหาโดยเอาฟางคลุมบังแดดช่วยได้บางส่วน บางส่วนหากฟางคลุมใกล้ต้นเกินไปความร้อนจากแดดที่สะท้อนพื้นดินก็เผาต้นผักหวานอยู่ดี  เหลือเฉพาะส่วนที่มีร่มเงาไม้อื่นบังช่วย เพิ่งมีโอกาสได้ลงทำระบบน้ำแต่ก็ยังไม่เรียบร้อยดีเท่าไหร่นัก




ไผตาดี ซ่อยหาแหน่ว่า ต้นผักหวานข้อยอยู่ไส ยิ้มกว้างๆ
« แก้ไขครั้งสุดท้าย: กุมภาพันธ์ 15, 2013, 05:30:33 AM โดย สุนนท์กุล » บันทึกการเข้า

อเนก สุนนท์กุล ทำระบบสูบน้ำใช้ไฟฟ้าจากแดด
LineID=0849099699เน้นสอนแนะให้ดูแลระบบเองได้ 0619355245,0968363965
teerapan
เกษตรกรมือใหม่
*
ออฟไลน์ ออฟไลน์

กระทู้: 988


« ตอบ #357 เมื่อ: กุมภาพันธ์ 15, 2013, 03:42:12 AM »

สวัสดีครับคุณเอนก ขอแวะเข้ามาชมสวนครับ



 อเนก สวัสดีครับ ตามสบายครับ แต่ช่วงนี้มีแต่ความแห้งแล้ง ช่วงฝน รกจนเดินไม่ได้
« แก้ไขครั้งสุดท้าย: กุมภาพันธ์ 15, 2013, 04:07:12 AM โดย สุนนท์กุล » บันทึกการเข้า

“Stupidity is an attempt to iron out all differences, and not to use them or value them creatively.” Bill Mollison
สุนนท์กุล
เกษตรกรมือใหม่
*
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 1936


คนไท หัวใจเกษตรธรรมชาติ


« ตอบ #358 เมื่อ: กุมภาพันธ์ 15, 2013, 04:23:05 AM »



บันทึกการเข้า

อเนก สุนนท์กุล ทำระบบสูบน้ำใช้ไฟฟ้าจากแดด
LineID=0849099699เน้นสอนแนะให้ดูแลระบบเองได้ 0619355245,0968363965
สุนนท์กุล
เกษตรกรมือใหม่
*
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 1936


คนไท หัวใจเกษตรธรรมชาติ


« ตอบ #359 เมื่อ: กุมภาพันธ์ 15, 2013, 05:24:40 AM »









































บันทึกการเข้า

อเนก สุนนท์กุล ทำระบบสูบน้ำใช้ไฟฟ้าจากแดด
LineID=0849099699เน้นสอนแนะให้ดูแลระบบเองได้ 0619355245,0968363965
ubon2516
เกษตรกรมือใหม่
*
ออฟไลน์ ออฟไลน์

กระทู้: 66


« ตอบ #360 เมื่อ: กุมภาพันธ์ 16, 2013, 03:14:51 PM »

 เจ๋ง เจ๋ง เจ๋ง พ่อใหญ่หมอแดง พ่อใหญอเนก เลาให้เฮาเบิ่งฮูบอิหยัง.หาหยังกะบ่เห็น มีแต่แล้งกับแห้ง ฮืม ฮืม ฮืม


 ยิ้มกว้างๆ  นั่นล่ะโจทย์ ยิงฟันยิ้ม  หาคำตอบซ่อยแหน่  ยิงฟันยิ้ม
« แก้ไขครั้งสุดท้าย: กุมภาพันธ์ 17, 2013, 05:45:48 AM โดย สุนนท์กุล » บันทึกการเข้า
สุนนท์กุล
เกษตรกรมือใหม่
*
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 1936


คนไท หัวใจเกษตรธรรมชาติ


« ตอบ #361 เมื่อ: กุมภาพันธ์ 17, 2013, 04:01:54 PM »





บันทึกการเข้า

อเนก สุนนท์กุล ทำระบบสูบน้ำใช้ไฟฟ้าจากแดด
LineID=0849099699เน้นสอนแนะให้ดูแลระบบเองได้ 0619355245,0968363965
giv
เกษตรกรมือใหม่
*
ออฟไลน์ ออฟไลน์

กระทู้: 151


« ตอบ #362 เมื่อ: กุมภาพันธ์ 17, 2013, 06:47:08 PM »

เร่งทำระบบน้ำให้ยางได้ 90% แล้ววันหลังจะเอารูปมาให้ดู


ทำให้เสร็จเรียบร้อยก่อนวันไปผ้าป่านะ แล้วจะลงไปตรวจงาน  เอาภาพมาลงให้ชมก่อนซิ ทำงานเรียบร้อยดีใหม ยิงฟันยิ้ม
« แก้ไขครั้งสุดท้าย: กุมภาพันธ์ 17, 2013, 10:00:57 PM โดย สุนนท์กุล » บันทึกการเข้า
สุนนท์กุล
เกษตรกรมือใหม่
*
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 1936


คนไท หัวใจเกษตรธรรมชาติ


« ตอบ #363 เมื่อ: กุมภาพันธ์ 19, 2013, 11:34:59 PM »



ทายซิอะไรเอ่ย

บันทึกการเข้า

อเนก สุนนท์กุล ทำระบบสูบน้ำใช้ไฟฟ้าจากแดด
LineID=0849099699เน้นสอนแนะให้ดูแลระบบเองได้ 0619355245,0968363965
สุนนท์กุล
เกษตรกรมือใหม่
*
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 1936


คนไท หัวใจเกษตรธรรมชาติ


« ตอบ #364 เมื่อ: กุมภาพันธ์ 20, 2013, 05:53:02 PM »

ยิ้มเท่ห์

motor 24VDC 300W ตัวนี้ ให้กำลังขับได้มากพอกับปั้มชัก 1นิ้ว แรงขับน้ำ 1000-2000LTR ยี่ห้อดีๆหน่อย ที่ภาระโหลดในลักษณะใช้งานดูดลึกไม่เกิน 8-9เมตร  แล้วลดท่อส่งลงเป็น 3/4 (6หุล)จะดูดได้ลึกกว่า10-12เมตร(ขึ้นอยู่กับคุณภาพของปั้มด้วย) ส่งสูงที่ 6เมตร  หรือในระยะส่งแนวระนาบที่ความลาดชันไม่เกิน 2เมตร ที่ระยะความยาวที่ 100เมตร มอเตอร์ ตัวนี้รับได้สบายๆกับไฟ 12VDC กินกระแสที่ 8-10A หรือใช้ไฟ 24VDC จะกินกระแส 5-8A เท่านั้นโดยที่มอเตอร์ไม่ร้อนมาก หากส่งสูง หรือ ส่งระยะไกลกว่านี้มอเตอร์จะร้อนและกินไฟเพิ่มขึ้นอีก แต่ใช้พัดลมเล็กมาติดระบายความร้อนให้ได้  (จะดึงกระแสขณะสตาร์ตสูงสุดไม่เกิน 14A)

อยากให้เลือกหาปั้มเอง ผมจะทำแกนและหามอเตอร์ให้ได้ จะได้ไม่ผิดใจภายหลัง
 เช่น เคยมีกรณีประกอบปั้มกับมอเตอร์กำลังมีเพียงพอหมุนปั้มได้ปกติ ให้เพื่อนนำไปใช้งาน แต่พอไปใช้งานจริงในพื้นที่น้ำไม่ขึ้นปั้ม ซึ่งปัจจัยแวดล้อมมีหลายอย่างมากที่เกิดจากความไม่รู้ของผู้ใช้เอง ยกตัวอย่าง  เช่น
1.  ใช้ดูดบาดาล หรือ แหล่งน้ำลึก เกินกว่าระยะดูดที่ปั้มจะทำงานได้
2.  ใช้ส่งน้ำไกลเกิน หรือ ส่งสูง ชัน มากเกินเกณฑ์ที่ปั้มจะมีกำลังดันเอาชนะน้ำหนักของน้ำเพื่อส่งให้ถึงเป้าหมายได้
3.  ที่ด้านดูดมีการรั่วซึมของอากาศ(รั่ว ซึม เล็กน้อยก็ไม่ได้)
4.  ไม่ได้กรอกน้ำเข้าปั้มก่อน
5.  ไม่ได้เติม หรือตรวจเช็คน้ำมันหล่อลื่นปั้ม
ุ6.  ในกรณีดูดลึก และส่งไกลๆ ควรลดขนาดที่ให้เล็กลงเล็กน้อย เพื่อลดภาระน้ำหนักของมวลน้ำในท่อ
7.  วาล์วกันน้ำกลับปลายที่ด้านดูด ควรใช้เป็นแบบลูกบอล์ล ดีกว่าแบบสปริง ไม่ทำให้ปั้มสูญเสียแรงดูด
8.  ใส้ที่ดูด จะใส่ยาวสุดความลึกของบ่อก็ได้ บาดาลจะเจาะลึกเท่าไดก็ตาม แต่ระดับน้ำในบ่อวัดจากตัวปั้มถึงผิวน้ำ จะต้องห่างกันไม่เกินกว่า 10เมตร มากกว่านี้ ต่อให้ลดขนาดท่อดูดก็สูบขึ้นได้ลำบาก(สูบขึ้นได้ แต่เปลืองพลังงาน ไม่คุ้มปริมาณน้ำที่ได้)




เทียบแกน กับความหนาของมูเลย์เบอร์เล็กที่สุดแล้ว แกนยังสั้นกว่ามูเล่ย์อยู่ดี นี่คือเหตุผลที่ต้องพึ่ง โรงกลึง  ยิงฟันยิ้ม





ผลงานหลังแก้ไข ออกมาสวย น่าพอใจครับ









« แก้ไขครั้งสุดท้าย: กุมภาพันธ์ 26, 2013, 11:41:25 PM โดย สุนนท์กุล » บันทึกการเข้า

อเนก สุนนท์กุล ทำระบบสูบน้ำใช้ไฟฟ้าจากแดด
LineID=0849099699เน้นสอนแนะให้ดูแลระบบเองได้ 0619355245,0968363965
สุนนท์กุล
เกษตรกรมือใหม่
*
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 1936


คนไท หัวใจเกษตรธรรมชาติ


« ตอบ #365 เมื่อ: กุมภาพันธ์ 21, 2013, 12:19:33 AM »

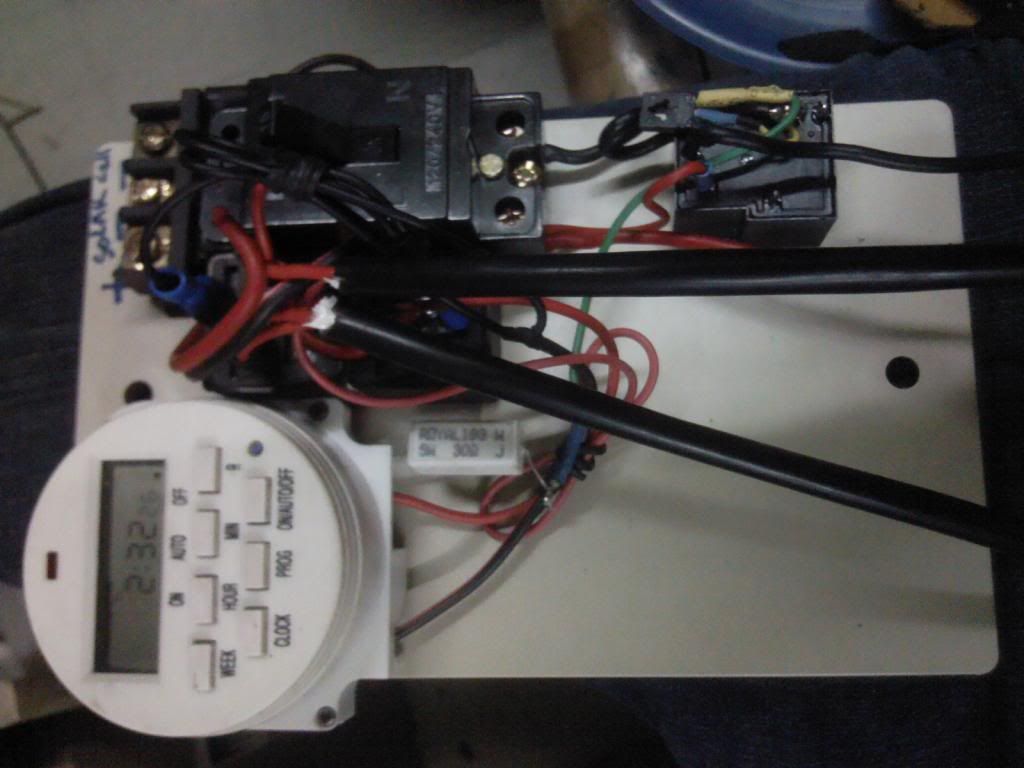

  กล่องกันน้ำ ตั้งเวลาควบคุมการจ่ายไฟให้ปั้มไฟฟ้าแบบกระแสตรง 24Vdc Auto  ตอนชาร์จแบตฯจะเป็นระบบ 12Vdc

ใช้เวลาจัดหา และประกอบ เกือบสองอาทิตย์ ทุนอุปกรณ์รวมค่าจัดหาเกือบสามพัน
ควรขายที่ราคาเท่าไหร่ ฮืม
« แก้ไขครั้งสุดท้าย: กุมภาพันธ์ 21, 2013, 03:24:11 PM โดย สุนนท์กุล » บันทึกการเข้า

อเนก สุนนท์กุล ทำระบบสูบน้ำใช้ไฟฟ้าจากแดด
LineID=0849099699เน้นสอนแนะให้ดูแลระบบเองได้ 0619355245,0968363965
สุนนท์กุล
เกษตรกรมือใหม่
*
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 1936


คนไท หัวใจเกษตรธรรมชาติ


« ตอบ #366 เมื่อ: กุมภาพันธ์ 21, 2013, 07:45:49 PM »

หลักการทำงาน
 ระบบจะสลับขั้วแบตฯเป็นลักษณะต่อขนานแบตฯ (12V) ในภาวะชาร์จปกติ เพื่อให้แบตฯทั้งสองลูกเก็บสะสมกระแสไฟฟ้าได้เต็มที่
 เมื่อถึงเวลาที่ตั้งไว้ เครื่องตั้งเวลาจะสั่งวงจรสลับการต่อแบตฯเป็นแบบอนุกรม เพื่อให้ได้แรงดัน 24V และจ่ายออกให้ปั้มน้ำ 24VDC

1.  ทำไมต้องเป็นมอเตอร์ 24VDC  ทำไมไม่ใช้เป็นมอเตอร์ 12Vdc
  เพราะถ้าใช้เป็นมอเตอร์ 12V เพื่อให้ได้กำลังมากเท่ากับมอเตอร์ 24V มอเตอร์ 12Vจะต้องใช้กระแสสูงขึ้นอีกเกือบเท่าตัว ทำให้แบตฯหมดไว ดังนั้นจึงต้อง

เพิ่มแหล่งผลิตกระแสไฟให้มากและต้องสะสมกระแสไฟไว้ให้มากพอด้วย จึงทำให้ต้องเปลืองต้นทุนค่าแผงและค่าแบตฯเพิ่มอีกไม่น้อย
 อุปกรณ์ไฟฟ้าจะดึงกระแสมาใช้งานต่างกันเมื่อแหล่งจ่ายมีแรงดันที่ต่างกัน      p(พลังงาน)=E(แรงดัน) x I(กระแส)
เช่น 12V ให้ได้ำกลังงาน 300W จะต้องใช้กระแสไฟฟ้าสูง= 300W / 12Vdc =25A
      24V ให้ได้ำกลังงาน 300W จะต้องใช้กระแสไฟฟ้าสูง= 300W / 24Vdc =12.5A

2.  ทำไมต้องต่อระบบชาร์จแผงฯ กับแบตฯเป็นระบบ 12Vdc ในเมื่อมีแผงฯ21V 2แผง หรือ 280 1แผงอยู่แล้ว
 ช่วยแก้ปัญหาการประจุแบตฯ และคายประจุไม่เท่ากัน
 (การชาร์จแบบอนุกรมแบตฯ มีโอกาสเกิดการชาร์จ ประจุแบตฯแต่ล่ะลูกไม่เท่ากัน ทำให้ได้กระแสไม่เต็มที่ พอใช้งานกระแสไฟไม่พอ)

วิธีการต่อแผงโซล่าร์เซลล์เพื่อชาร์จแบตฯ 2ลูกให้สำรองกระแสไฟได้มากที่สุด ในระยะเวลาอันสั้น (ภายไต้เงื่อนไขความปลอดภัย)
ลองพิจารณาที่ข้อมูลด้านล่างนี้

การต่อ รวมแผง  ต่อใช้ ขนาน(กระแสรวมเพิ่ม) จะได้แรงดันในวงจรจะออกเท่ากับแผงที่จ่ายแรงดันได้มากสุด ส่วนกระแส จะเท่ากับ กระแสที่สองแผงผลิตได้รวมกัน

การต่อ รวมแผง ต่อใช้ อนุกรม(แรงดันเพิ่ม) จะได้แรงดันรวมในวงจรเท่ากับแรงดันสองแผงผลิตได้รวมกัน ส่วนกระแส ที่ไหลในวงจรจะเท่ากับ กระแสของแผงที่ผลิตกระแสได้น้อยสุด เช่น หากเอาแผงอะมอลฟัส 60W 60V 1.2A ต่ออนุกรมกับแผงโพลี่ 60W 21V 3A กระแสไหลในวงจรจะเท่ากับกระแสของอะมอลฟัส 60W 1.2A แต่แรงดันจะเท่ากับ 60+21=81VDC
(นี่แค่ตัวอย่างให้เห็นภาพ การต่อใช้งานจริงหากเอาแผงต่างขนาดกระแส(A) มาอนุกรมกันแผงที่ผลิตกระแสน้อยกว่า เสี่ยงที่จะเสียมาก ไม่มีใครเขาทำกัน ยิ้ม)

การชาร์จไฟแบตเตอรี่แบบถูกต้อง เพื่อถนอมอายุการใช้งานของแบตฯไม่ควรใช้แบตฯจนหมดเกลี้ยง จะทำให้แรงดันในแบตฯต่ำเกินไป(10V) หากแรงดันที่เหลือในแบตฯต่ำกว่าแหล่งจ่ายชาร์ทมาก ก็จะทำให้กระแสชาร์ทไหลมากเช่นกัน การปรับควบคุมแรงดันจากแหล่่งจ่ายไม่ให้มีแรงดันสูงกว่าแรงดันในแบตฯมากไป จะเป็นการควบคุมกระแสไฟชาร์ทที่ไหลเข้าแบตฯเช่นกัน เพื่อเป็นการถนอมแบตฯ  ไม่ควรชาร์จกระแสเกินเกิน 10% ของ ขนาดความจุกระแสสูงสุดของแบตฯ(ชาร์จน้อยๆ เป็นผลดีต่อแบตฯ แต่ไม่ทันการณ์ใช้งาน)
เช่น   แบต 75 แอมป์ กระแสไฟชาร์ท น่าจะ ไม่เกิน 7.5 แอมแปร์ หรือ แบต 100 แอมป์ กระแสไฟชาร์ท น่าจะ ไม่เกิน 10 แอมแปร์(ที่แรงดัน14-15VDC)มากกว่านั้นจะทำให้แบตเตอรี่ อายุสั้นลงกว่าที่ควร ส่วนกระแสชาร์จสูงสุดที่จะไม่ทำให้แบตฯเสียในทันทีที่ชาร์จให้ศึกษาจากบริษัทผู้ผลิต
  การชาร์จแบตฯด้วยแรงดันไฟสูง เช่น ชาร์จแบตฯ 12V 100A ด้วยแผงอะมอลฟัส 60W 1A สามารถต่อตรงได้(ต่อแบบขนาน ไม่เกิน 3แผง) แรงดันชาร์จจากแผงจะลดลงเหลือ 14-15V ได้เองโดยไม่เป็นอันตรายต่อแบตฯ แต่จะส่งผลให้น้ำกลั่นในแบตฯแห้งเร็วกว่าปกติ ทำให้ต้องหมั่นตรวจดูน้ำกลั่นบ่อยขึ้นเท่านั้นเอง


 เกร็ดความรู้ ที่ควรรู้ ยิ้มเท่ห์
  การชาร์จแบตฯในระบบที่กระแสสูง ไม่ควรชาร์จแบตฯไว้ในห้องที่ปิดทึบ อากาศไม่ถ่ายเท เนื่องจากในขบวนการระหว่างชาร์จจะเกิดมีก้าซไฮโดรเจนที่เกิดจากปฏิกิริยาระหว่างแผ่นธาตุกับกรดกำมะถัน ล่องลอยสะสมหากมีมาก ถ้ามีการสปาร์คแม้เพียงนิดเดียวก็...ตู้ม


  การต่อแผงโซล่าร์มาต่อรวมกัน  หากต่อโดยเอาสายขั้วบวกมารวมเข้าด้วยกัน  และเอาขั้วลบรวมกันกับขั้วลบ เรียกว่าต่อขนานแผ่น หากวัดแรงดันด้วยมัลติมิเตอร์แรงดันเท่าเดิม (แต่กระแสจะได้เท่ากับกระแสแต่ล่ะแผ่นรวมกัน) แผงชนิดนี้เท่าที่เคยใช้มาจะไม่มีไดโอดกันไฟไหลย้อนกลับ ผู้ใช้ต้องมาใส่เพิ่มเอง

 ระบบชาร์จโซล่าเซลล์ ทุกประเภท ทุกชนิดที่แรงดันระบบไม่เกิน 20VDC กระแสผลิตได้ไม่เกิน 4Amp/ชั่วโมง หากมีการใช้งานทุกวัน หรือใช้สูบน้ำอย่างน้อยอาทิตย์ล่ะ 2ครั้ง ไม่ต้องต่อคอนโทรลชาร์จก็ได้ คือต่อตรงกับแบตฯรถขนาด 12V 50A(เป็นอย่างน้อย) ได้โดยไม่ต้องผ่านคอนโทรลชาร์จ แรงดันจากแผงจะลดลงเองได้ เนื่องจากแบตฯจะดึงกระแสจากแผงโซล่าร์อย่างเต็มที่ แต่กระแสจากแผงผลิตออกมาไม่พอจึงทำให้แรงดันตกคร่อมแบตฯลดลงเหลือประมาณ14-15v เท่านั้นเอง  ในหนึ่งวันที่มีแดดจัดๆแผงโซล่าเซลล์ชุดนี้จะผลิตกระแสกระแสไฟฟ้าเพื่อชาร์จสะสมเข้าแบตฯได้เต็มที่ไม่เกิน 15A ปริมาณกระแสไฟฟ้าสะสมที่ได้จะขึ้นอยู่กับคุณภาพในการผลิตกระแสของแผงโซล่าร์เซลล์ + ความเข้มของแสง + ประสิทธิภาพในการเก็บรักษากระแสไฟของแบตฯ+ขนาดของสายไฟ
(หากใช้แบตฯที่ความจุกระแสต่ำกว่านี้  หรือ ต่อแผงโซล่าเพิ่มจนมีกระแสไฟฟ้ารวมในวงจรมากๆจำเป็นต้องใส่ตัวคอนโทรลชาร์จ)

   กระแสไฟที่ชาร์จสะสมลงแบตฯภายในหนึ่งวัน จะได้ประมาณ 15A เพียงพอสำหรับ มอเตอร์ DC 300W ใช้สูบน้ำวันล่ะ 1ชั่วโมง และจะยังพอมีกระแสไฟเหลือไว้ให้ใช้แสงสว่างยามค่ำได้อีกนิดหน่อย หากใช้กับหลอด LED ขนาดรวมไม่เกิน 6W จะใช้ได้สัก5ชั่วโมง   แต่ถ้าหากใช้กับหลอด ฟลูออเรสเช้น ขนาด 5W จะใช้ได้แค่ 2-3ชั่วโมง เพราะกระแสบางส่วนจะเสียไปกับวงจรอิเลคทรอนิกส์ในตัวหลอด
« แก้ไขครั้งสุดท้าย: กุมภาพันธ์ 21, 2013, 08:16:46 PM โดย สุนนท์กุล » บันทึกการเข้า

อเนก สุนนท์กุล ทำระบบสูบน้ำใช้ไฟฟ้าจากแดด
LineID=0849099699เน้นสอนแนะให้ดูแลระบบเองได้ 0619355245,0968363965
สุนนท์กุล
เกษตรกรมือใหม่
*
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 1936


คนไท หัวใจเกษตรธรรมชาติ


« ตอบ #367 เมื่อ: กุมภาพันธ์ 24, 2013, 12:32:20 PM »

http://www.hikarithai.com/index.php?lay=show&ac=article&Id=426249&Ntype=7
ยิ้มเท่ห์   เศร้า  เก็บเอามาฝาก  ยิ้ม











ชมรมผู้สนใจอีเลคโทรนิคส์และพลังงานสะอาด เพื่อลดต้นทุนอาชีพชาวเกษตร..

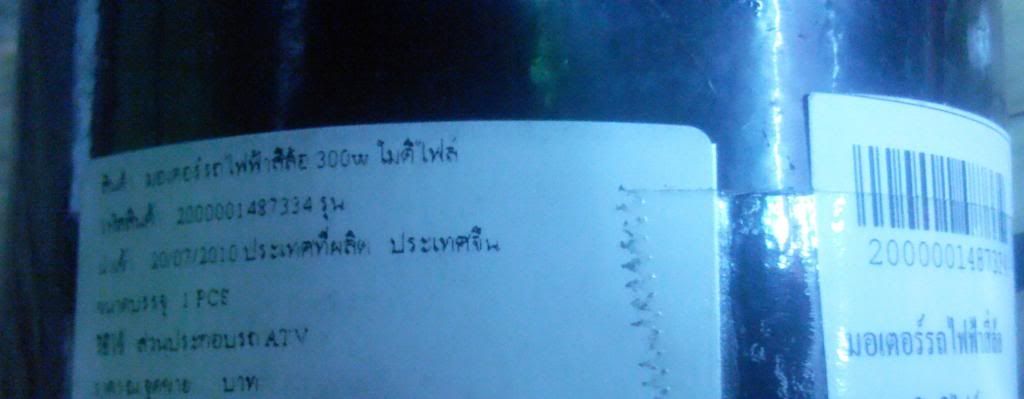

ตอนนี้พอหามอเตอร์ 300W  24V  2650rpm(โมแปรงถ่านภายใน)ได้ในราคา 1200บาท แต่ได้มาไม่กี่ตัว

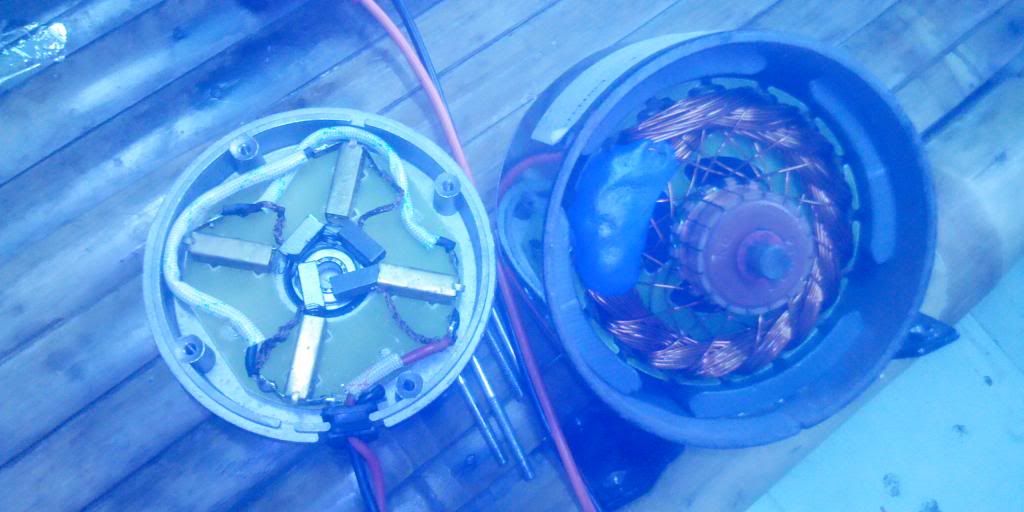

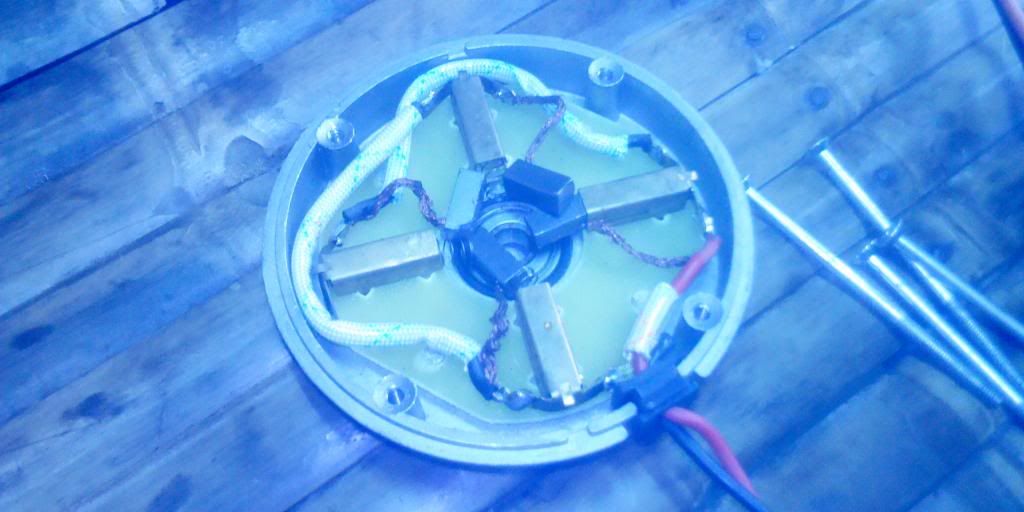

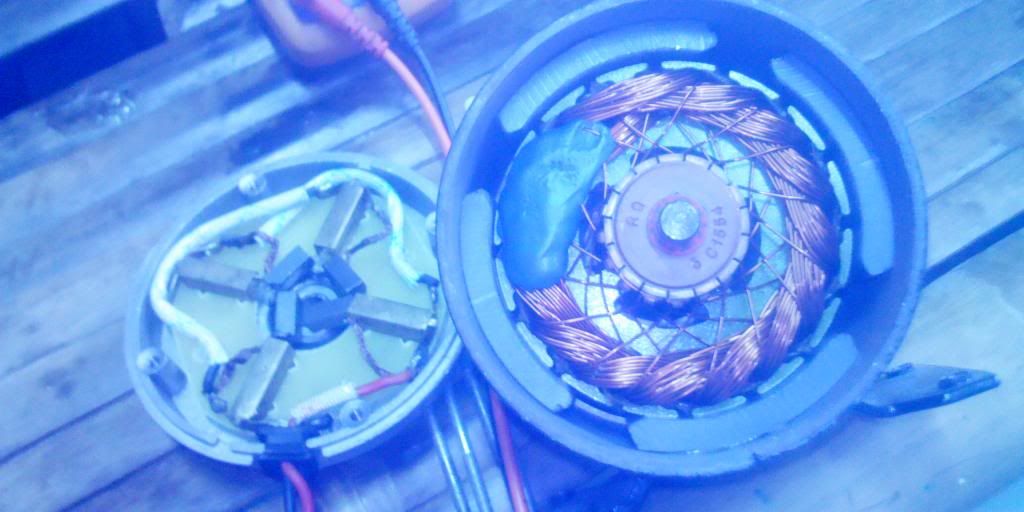

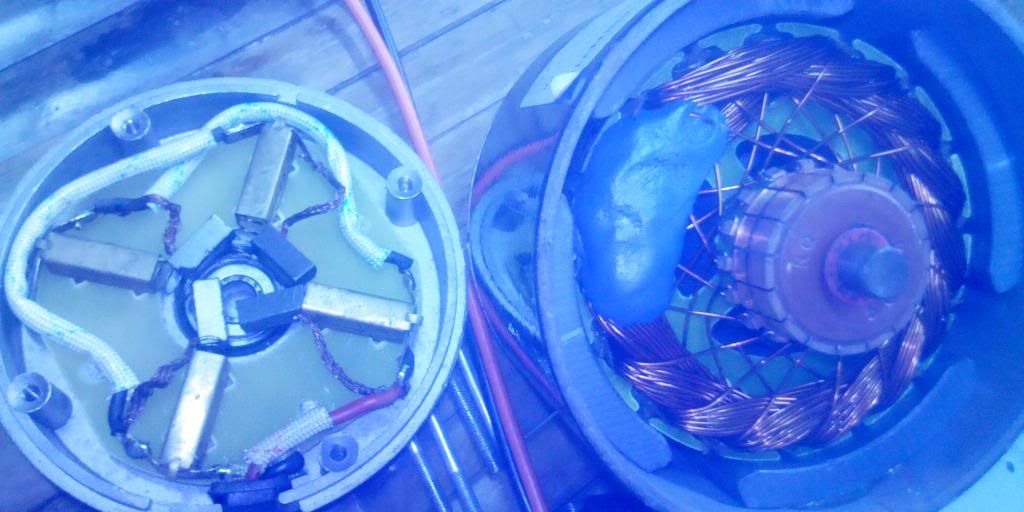

คาดว่าในไม่เกินสองอาทิตย์นี้ จะมีของมาเพิ่ม ผมแกะดูข้างในแล้ว มีการดัดแปรงใส่แปรงถ่านเพิ่ม จากสอง เป็นสี่ น่าจะส่งผลดีต่อกำลัง และสปีดของมอเตอร์


ทดสอบที่แรงดัน 12VDC
กินกระแสไฟช่วงสตาร์ต(ไม่มีโหลด) 5A
กินกระแสไฟช่วงหมุนฟรี(ไม่มีโหลด)  0.65A
กระแสสูงสุดเมื่อมีภาระโหลดหนัก300W ดึงกระแสสูงสุดที่ 14A

ผมคิดว่า หลายท่านที่อยากประกอบปั้มชักกับมอเตอร์ DC  คงจะติดปัญหาเรื่องการดัดแปรงขนาดและความยาวของแกนมอเตอร์ให้พอดีกับรูมูเล่ย์เล็กที่แถมมากับตัวปั้ม

ผมจึงคิดว่าหากกลึงตัวแปรงแกน จัดเป็นชุดขายพร้อมกับมอเตอร์และสายพาน ให้ครบในราคาไม่เกิน 1900บาท น่าจะสะดวกต่อการจัดส่ง แต่ ติดตรงที่หากทำในปริมาณน้อย จะทำให้ต้นทุนต่อชุดสูงเกินไป(ไม่มีกำไร) จึงอยากขอเสียงสนับสนุนจากท่านที่ต้องการก่อน

 ส่วนตัวปั้ม ผู้ใช้สามารถหาซื้อในพื้นที่ได้จะดีมาก ได้เลือกเอง ไม่ต้องเสียค่าส่งแพง น้ำหนักมาก เสียหาอะไหล่ซ่อมในพื้นที่ได้สะดวก

ยิ้มเท่ห์

motor 24VDC 300W ตัวนี้ ให้กำลังขับได้มากพอกับปั้มชัก 1นิ้ว แรงขับน้ำ 1000-2000LTR ยี่ห้อดีๆหน่อย ที่ภาระโหลดในลักษณะใช้งานดูดลึกไม่เกิน 8-9เมตร  แล้วลดท่อส่งลงเป็น 3/4 (6หุล)จะดูดได้ลึกกว่า10-12เมตร(ขึ้นอยู่กับคุณภาพของปั้มด้วย) ส่งสูงที่ 6เมตร  หรือในระยะส่งแนวระนาบที่ความลาดชันไม่เกิน 2เมตร ที่ระยะความยาวที่ 100เมตร มอเตอร์ ตัวนี้รับได้สบายๆกับไฟ 12VDC กินกระแสที่ 8-10A หรือใช้ไฟ 24VDC จะกินกระแส 5-8A เท่านั้นโดยที่มอเตอร์ไม่ร้อนมาก หากส่งสูง หรือ ส่งระยะไกลกว่านี้มอเตอร์จะร้อนและกินไฟเพิ่มขึ้นอีก แต่ใช้พัดลมเล็กมาติดระบายความร้อนให้ได้  (จะดึงกระแสขณะสตาร์ตสูงสุดไม่เกิน 14A)

อยากให้เลือกหาปั้มเอง ผมจะทำแกนและหามอเตอร์ให้ได้ จะได้ไม่ผิดใจภายหลัง
 เช่น เคยมีกรณีประกอบปั้มกับมอเตอร์กำลังมีเพียงพอหมุนปั้มได้ปกติ ให้เพื่อนนำไปใช้งาน แต่พอไปใช้งานจริงในพื้นที่น้ำไม่ขึ้นปั้ม ซึ่งปัจจัยแวดล้อมมีหลายอย่างมากที่เกิดจากความไม่รู้ของผู้ใช้เอง ยกตัวอย่าง  เช่น
1.  ใช้ดูดบาดาล หรือ แหล่งน้ำลึก เกินกว่าระยะดูดที่ปั้มจะทำงานได้
2.  ใช้ส่งน้ำไกลเกิน หรือ ส่งสูง ชัน มากเกินเกณฑ์ที่ปั้มจะมีกำลังดันเอาชนะน้ำหนักของน้ำเพื่อส่งให้ถึงเป้าหมายได้
3.  ที่ด้านดูดมีการรั่วซึมของอากาศ(รั่ว ซึม เล็กน้อยก็ไม่ได้)
4.  ไม่ได้กรอกน้ำเข้าปั้มก่อน
5.  ไม่ได้เติม หรือตรวจเช็คน้ำมันหล่อลื่นปั้ม
ุ6.  ในกรณีดูดลึก และส่งไกลๆ ควรลดขนาดที่ให้เล็กลงเล็กน้อย เพื่อลดภาระน้ำหนักของมวลน้ำในท่อ
7.  วาล์วกันน้ำกลับปลายที่ด้านดูด ควรใช้เป็นแบบลูกบอล์ล ดีกว่าแบบสปริง ไม่ทำให้ปั้มสูญเสียแรงดูด
8.  ใส้ที่ดูด จะใส่ยาวสุดความลึกของบ่อก็ได้ บาดาลจะเจาะลึกเท่าไดก็ตาม แต่ระดับน้ำในบ่อวัดจากตัวปั้มถึงผิวน้ำ จะต้องห่างกันไม่เกินกว่า 10เมตร มากกว่านี้ ต่อให้ลดขนาดท่อดูดก็สูบขึ้นได้ลำบาก(สูบขึ้นได้ แต่เปลืองพลังงาน ไม่คุ้มปริมาณน้ำที่ได้)

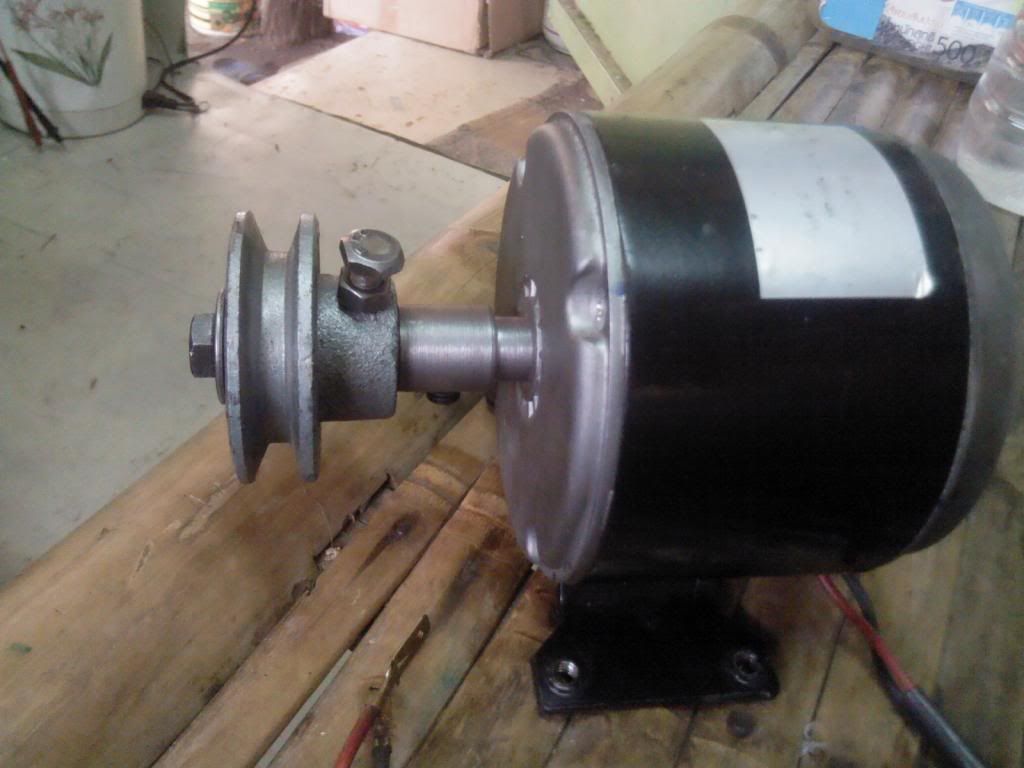

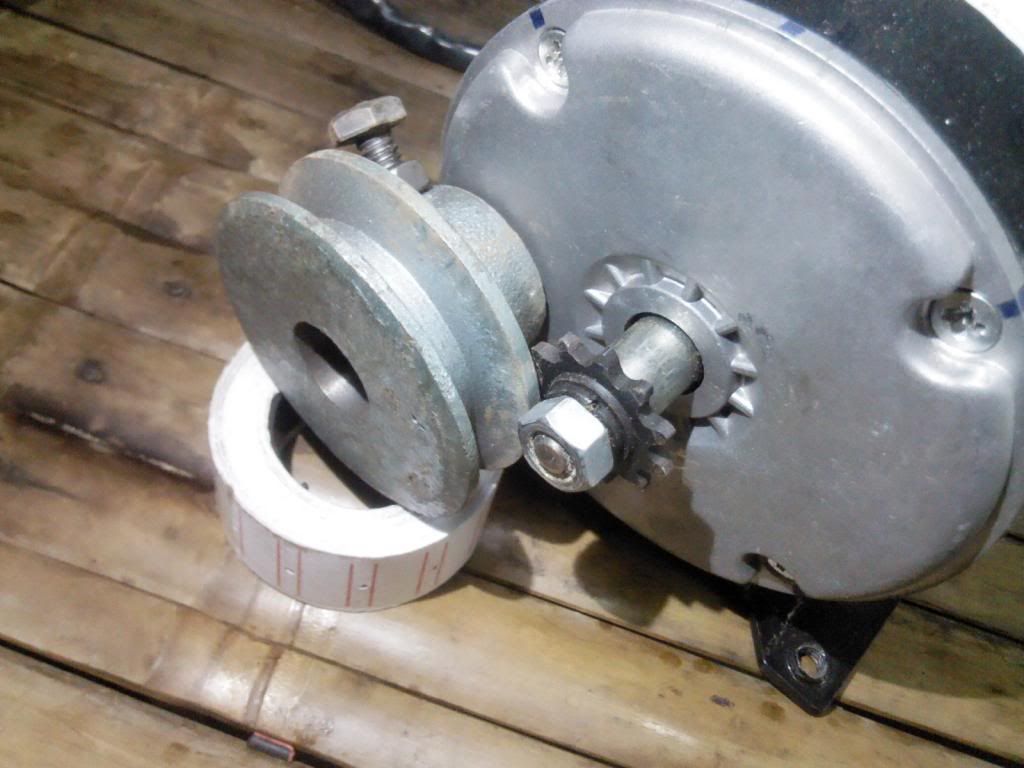

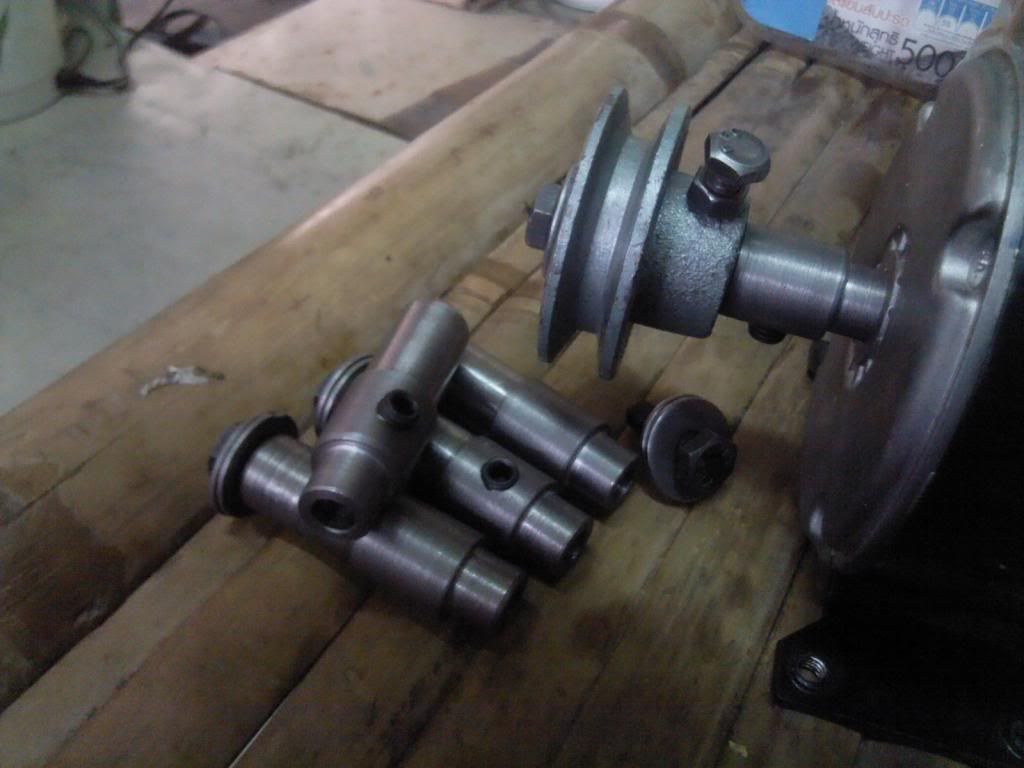

เทียบแกน กับความหนาของมูเลย์เบอร์เล็กที่สุดแล้ว แกนยังสั้นกว่ามูเล่ย์อยู่ดี นี่คือเหตุผลที่ต้องพึ่ง โรงกลึง  ยิงฟันยิ้ม

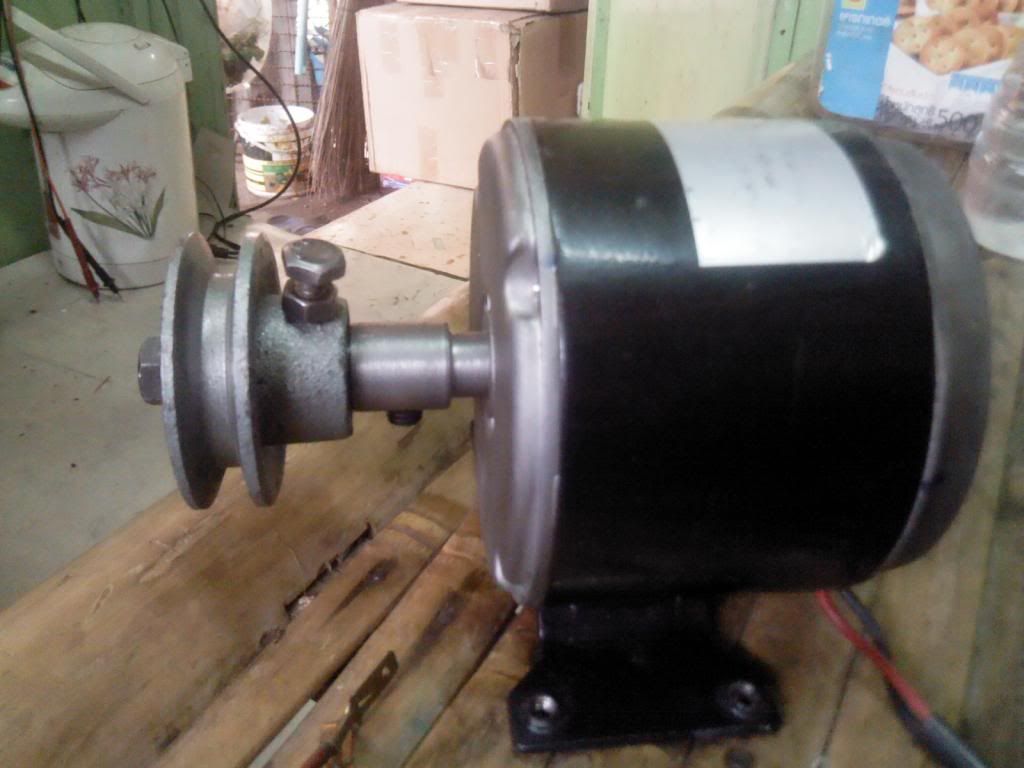

ผลงานหลังแก้ไข ออกมาสวย น่าพอใจครับ










« แก้ไขครั้งสุดท้าย: กุมภาพันธ์ 26, 2013, 11:44:54 PM โดย สุนนท์กุล » บันทึกการเข้า

อเนก สุนนท์กุล ทำระบบสูบน้ำใช้ไฟฟ้าจากแดด
LineID=0849099699เน้นสอนแนะให้ดูแลระบบเองได้ 0619355245,0968363965
