เคยเห็นมาหลายงาน  ดูมาก็หลายแบบ  แต่วันนี้ลงมือทำ  จักรยานปั๊มน้ำ หรือ จักรยานสูบน้ำ  ด้วยตัวเองแล้ว  เชื่อไหมว่าหากคุณทำเอง  รูปแบบที่เคยดูไว้ มันก็จะไม่ได้ตามแบบนั้นเสมอไป   ยิ้มกว้างๆ  ยิ้มกว้างๆ  ยิ้มกว้างๆ


เริ่มต้นจากไปหาดูจักรยานเก่าๆ ที่ไม่ใช้งานแล้ว แต่สภาพยังดีพอใช้งานได้  จักรยานคันเก่าของพ่อ 1 คัน  และจักรยานคันเก่าของตาอีก 1 คัน  แต่ละคันสภาพแทบดูไม่ได้  มีดีและเสียต่างกัน  ขนาดก็ต่างกัน  งานนี้ผมเลยต้องเอามารวมให้เป็น 1 อันดับแรกต้องจัดการย้ายล้อหลังมาไว้ล้อหน้าก่อนครับ  แล้วเอาล้อหน้ากลับไปเป็นล้อหลัง

บันทึกการเข้า

ชาวนา™
Administrator
*****
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 9985


เกษตรพอเพียง


« ตอบ #1 เมื่อ: ธันวาคม 15, 2010, 09:18:10 PM »

เมื่อกลับล้อหน้า ไปเป็นล้อหลัง  และกลับล้อหลัง  ให้เป็นล้อหน้า  แล้ว  ต่อไปก็คือ  ตัด/ต่อโซ่  เนื่องจากระยะระหว่างล้อหน้ากับล้อหลังไม่เท่านั้น  โซ่เดิมจึงสั้นไป  ต้องหาโซ่มาเพิ่มอีกหนึ่งเส้น  จากนั้นก็ทำการตัดต่อ  โซ่จักรยานอันใหม่จะมี 2 ข้อต่อ


เมื่อประกอบจักรยานเสร็จแล้ว  สิ่งต่อไปที่เราต้องคิดก็คือ ฐานของจักรยาน  เพราะงานนี้จักรยานปั๊มน้ำของเราต้องมีฐานรองรับ   ตอนแรกๆ ผมเล็งว่าจะใช้ฐานที่ทำจากเหล็ก  แต่ดูแล้วท่าทางจะสิ้นเปลืองงบประมาณพอสมควร (เกินความจำเป็น)  อีกอย่างเครื่องมือที่ผมมีอยู่ก็มีแต่เครื่องมือสำหรับงานไม้เป็นหลัก  หากทำโครงเหล็กผมต้องเสียเงินอีกแน่ๆ  จึงเปลี่ยนมาใช้โครงไม้แทนครับ

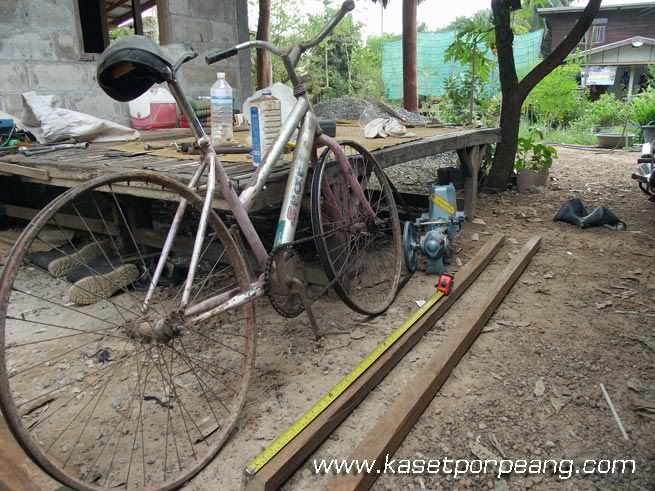

ไม้ที่ใช้เป็นไม้หน้าสาม หรือเล็กกว่านิดหน่อย  เป็นไม้เนื้อแข็ง  รับรองว่าใช้งานได้หลายปี  ดีไม่ดี จักรยานอาจพังก่อนก็ได้  ยิงฟันยิ้ม ต่อไปเราก็มากะระยะกันดีกว่าครับ  งานนี้ใช้วิธีกะประมาณทั้งหมด  เพราะมือใหม่หัดทำ   การกะระยะนี้คือกะให้รู้ความยาวของจักรยาน+สายพาน+ปั๊มน้ำ  รวมกันทั้งหมดได้ประมาณกี่เซ็นติเมตร  สำหรับของวัดรวมกันได้ประมาณ 180 ซม.  แต่เอาเผื่อไว้ 200 ซม.


บันทึกการเข้า
ชาวนา™
Administrator
*****
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 9985


เกษตรพอเพียง


« ตอบ #2 เมื่อ: ธันวาคม 15, 2010, 09:24:17 PM »

หลังจากกะระยะพอประมาณได้แล้ว  คราวนี้มากะระยะแบบชัวร์ๆ  ระหว่างเพลาล้อหลัง  กับ  เพลาล้อหน้า  เพราะ 2 จุดนี้จะเป็นจุดรับน้ำหนักของคนที่ปั่นจักรยาน  ส่วนจุดที่สามนั้นก็คือ  จุดที่ต้องตั้งปั๊มน้ำ  เมื่อได้ 3 จุดที่สำคัญแล้วเราก็จัดการตีไม้แบบให้เป็นรูปร่าง (ดังในภาพ) ไม้ส่วนเกินไม่ต้องตัดทิ้ง  เผื่อไว้ต้องใช้งาน  เมื่อตัดแล้วมันต่อลำบาก  ยิงฟันยิ้ม

บันทึกการเข้า
ชาวนา™
Administrator
*****
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 9985


เกษตรพอเพียง


« ตอบ #3 เมื่อ: ธันวาคม 15, 2010, 09:42:45 PM »

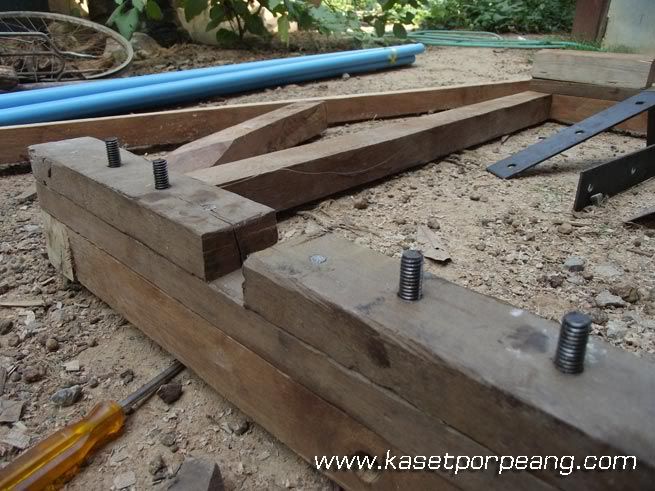

ปกติ  จักรยานของเราจะต้องตั้งอยู่บนฐานที่ทำไว้ในตอนแรก  แต่ดูแล้วท่าทางจะไม่แข็งแรง  เพราะไม้ที่ตีแบบทำฐานนั้นตอกตะปูเข้าด้านข้าง  ไม่ใช่ไม้ที่เข้าลิ่ม หรือสิ่วไม้ไว้ก่อน  ความแข็งแรงมีน้อย  เลยต้องหาไม้อีกตัวมาตอกตะปูทับด้านบน  เป็นฐานรองล้อหลังและล้อหน้า  ในภาพจะสังเกตว่ามีไม้ทั้งหมด 3 ชั้น  ชั้นแรกคือฐานล่าง  ชั้นที่สองคือเสริมความแข็งแรงและเป็นฐานล้อ  ส่วนชั้นที่สามคือไม้ที่เสริมขึ้นมาเพื่อให้เป็นร่องของขอบล้อหลังจักรยานอีกที  (อันนี้ใครจะทำหรือไม่ทำก็ได้)

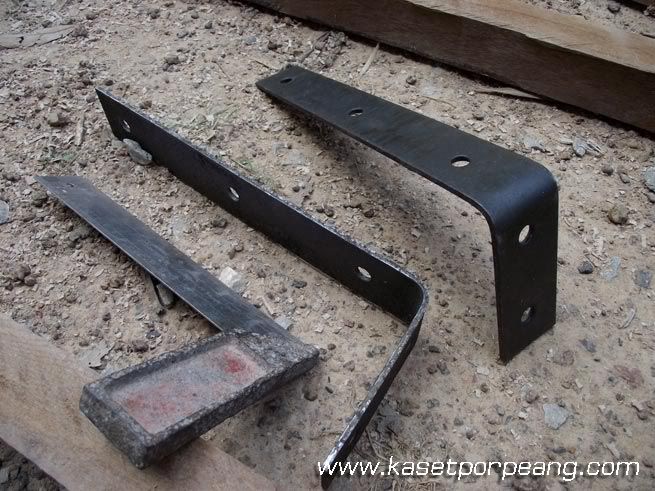

ตอนแรกกะว่าจะใช้ไม้เป็นฐานค้ำยันล้อหลังและล้อหน้าของจักรยาน  คิดไปคิดมาก  นึกได้ว่าเหล็กฉากที่ใช้ทำอีแต๊กมีขนาดสูง 32 ซม. พอดี กับความสูงของล้อ  จึงใช้เหล็กฉากตัวนี้เข้ามาแทนไม้  เป็นการประยุกต์ใช้ที่ได้ผลเป็นที่น่าพอใจ  เหล็กฉากล้อหลังต้องใช้ 2 ตัว  ล้อหน้าต้องใช้ 2 ตัว  ราคาตัวละ 45 บาท

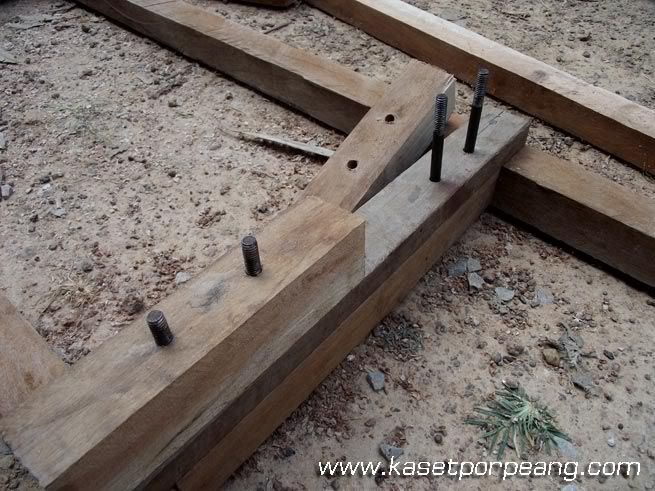

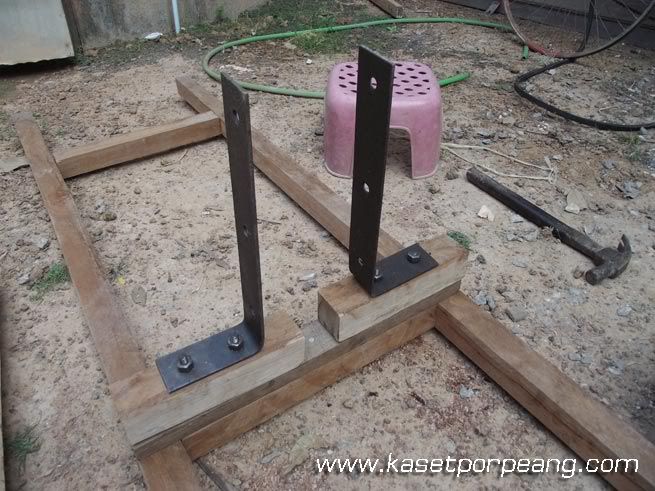

เมื่อเรารู้ว่าต้องใช้เหล็กฉาก  และรู้ว่าเหล็กฉากแนวนอนมี 2 รู  เราก็ต้องเจาะไม้ที่ฐานข้างละ 2 รู  รวม 4 รู  เพื่อใช้ยึดเหล็กฉากให้ยืนเป็นแนวตั้ง  ไว้สำหรับรองรับเพลาล้อหลังของจักรยาน





เสร็จแล้วจะได้แบบนี้  (ภาพนี้ของล้อหน้าจักรยาน)

บันทึกการเข้า
ชาวนา™
Administrator
*****
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 9985


เกษตรพอเพียง


« ตอบ #4 เมื่อ: ธันวาคม 15, 2010, 10:02:09 PM »

คราวนี้มาทำล้อหน้าบ้าง   ...

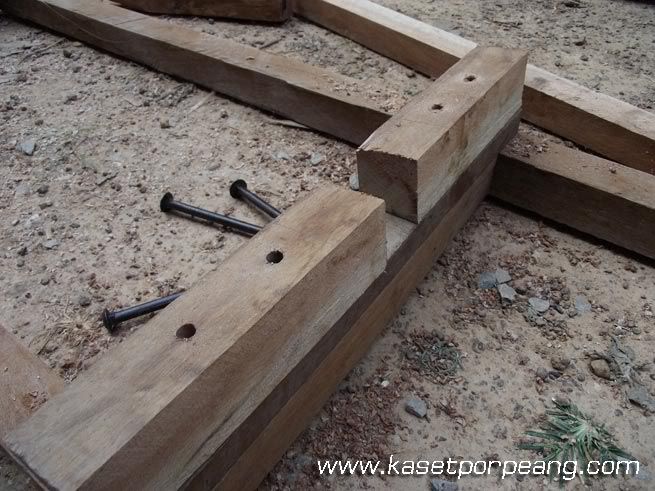

เนื่องจากล้อหน้า  จะต้องยกสูงกว่าล้อหลัง  เพราะล้อหน้าจะต้องเป็นอิสระ ไม่ติดกับฐาน  ดังนั้น  ไม้ที่ใช้เป็นฐานล้อหน้า  ตัวที่ 3 นับจากฐานด้านล่างจะต้องมีขนาดสูงกว่าปกติ  เพื่อที่ล้อหน้าจะได้เป็นอิสระไม่ติดกับฐาน  เวลาปั่นจะได้ลื่นไหล  เสร็จแล้วก็ทำการเจาะรูปทั้งสองข้างๆ ละ 2 รูเหมือนล้อหลังเหมือนเดิม






น็อตที่ใช้ยึดไม้ก็ต้องซื้อ  ตัวละ 8-10 บาท  (ไทยซื้อเหล็กเจ๊กซื้อดินจริงๆ)  หมู่บ้านผมขายโคตรแพง  แต่ก็ต้องทำใจ  เพราะงานนี้ไม่ได้เป๊ะๆ ทุกอย่าง  ต้องใช้วิธีกะประมาณ  จึงไม่สามารถกำหนดได้ว่าน็อตจุดไหนต้องใช้ขนาดเท่าไหร่






ดูภาพกว้างๆ ของฐานที่ใช้รองรับจักรยานปั๊มน้ำ  ตำแหน่งฐานที่ใกล้สุดคือล้อหลัง  ตรงกลางคือฐานล้อหน้า  ปลายสุดคือฐานปั๊มน้ำ




Liked By: Ekachaiyan, K.Trade, ToMito
« แก้ไขครั้งสุดท้าย: ธันวาคม 15, 2010, 10:07:12 PM โดย ชาวนา™ » บันทึกการเข้า
ชาวนา™
Administrator
*****
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 9985


เกษตรพอเพียง


« ตอบ #5 เมื่อ: ธันวาคม 15, 2010, 10:12:06 PM »

มาดูจักรยานที่ประกอบเสร็จแล้ว  ล้อหลังผมติดเหล็กฉากไว้แล้ว  รอแค่จับไปตั้งบนฐานเท่านั้นเอง  ส่วนล้อหน้าเหล็กฉากตั้งรอไว้ก่อนหน้านี้  สำหรับสายพานมีข้อแนะนำนิดนึง  ควรใช้สายพานยาวเพื่อให้มีช่วงห่างระหว่างล้อหน้ากับมูเล่ย์ของปั๊มชัก  จะได้ไม่ชิดเกินไป  จริงๆ สายพานที่ผมใช้มีข้อผิดพลาดนิดหน่อยคือ มูเล่ย์ปั๊มน้ำเป็นร่องเล็ก  สำหรับใส่สายพานร่อง A แต่ผมกลับใช้สายพานใหญ่  หรือ ร่อง B ... มันก็ยังหมุนได้เหมือนกัน  แต่ไม่ตรงตามที่ต้องการเท่าไหร่  ยิงฟันยิ้ม



Liked By: Ekachaiyan, K.Trade, ToMito
บันทึกการเข้า
ชาวนา™
Administrator
*****
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 9985


เกษตรพอเพียง


« ตอบ #6 เมื่อ: ธันวาคม 15, 2010, 10:15:02 PM »

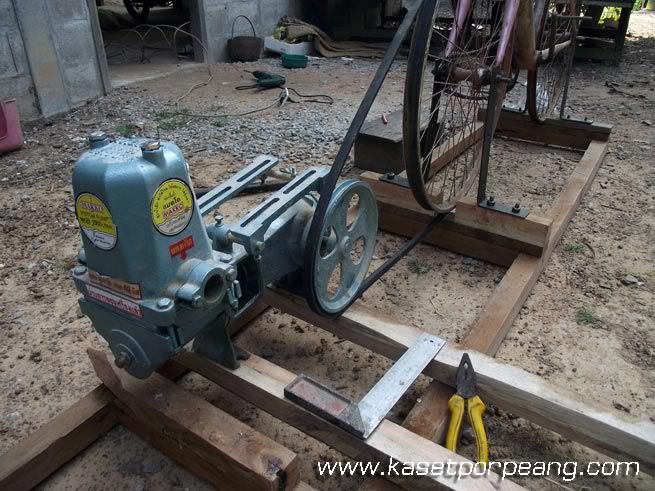

ต่อไปก็เอาจักรยานมาวางบนฐาน  แล้วยึดน็อตเข้ากับเหล็กฉาก  เพื่อที่จะหาตำแหน่งที่จะวางปั๊มน้ำ  (เริ่มดูเป็นรูปเป็นร่างแล้วใช่ไหม)  ลืมบอกไปว่าความกว้างของฐานจักรยานปั๊มน้ำอยู่ที่ 40 ซม. นะ (เผื่อมีคนอยากรู้)


บันทึกการเข้า
ชาวนา™
Administrator
*****
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 9985


เกษตรพอเพียง


« ตอบ #7 เมื่อ: ธันวาคม 15, 2010, 10:26:59 PM »

การกะระยะของผม  ไม่ยากเย็นอะไรครับ  ตำแหน่งของปั๊มน้ำ  ต้องยึดจับด้วยน็อตทั้งหมดรวม 4 ตัว  ไม้ที่ใช้ทำฐานจึงต้องมีทั้งหมด 2 ตัวหลักๆ






แต่ในที่นี้จะขอประยุกต์ใช้ไม้อีกตัว  เพื่อเข้ามาใ้ช้ปรับความตึงของสายพาน  ตามภาพด้านล่าง

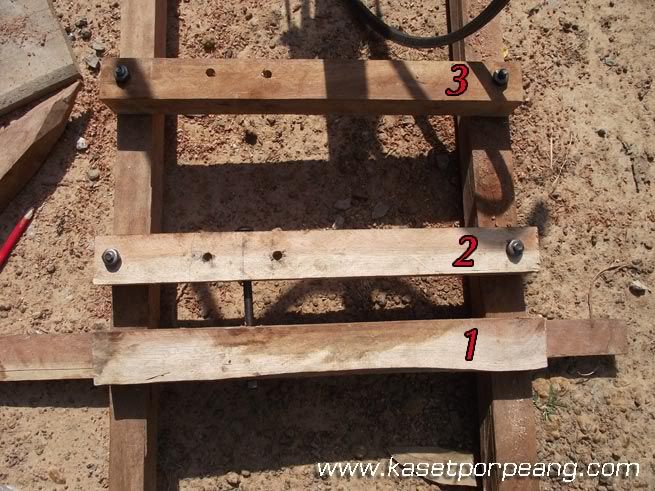

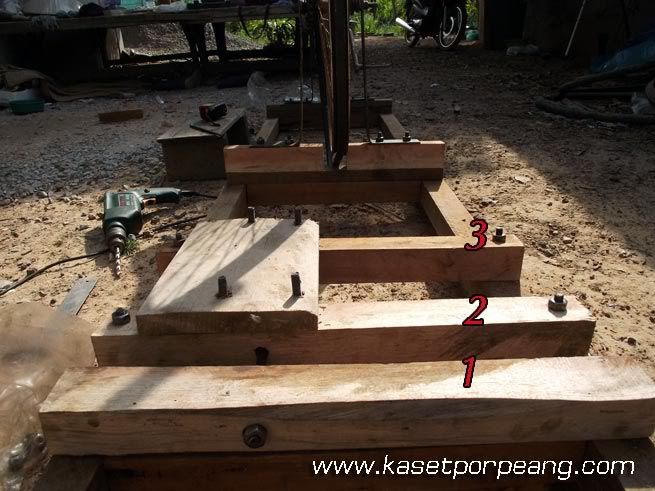

ไม้ฐานตัวที่ 1  จะเป็นไม้ที่ยึดติดกับฐานล่าง (ติดตาย)  แล้วเจาะรูด้านข้างเพื่อใช้สอดน็อตตัวยาวจากไม้ตัวที่ 2 เอาไว้ขันน็อตปรับความตึงของสายพานให้ไ้ด้ตามที่ต้องการ

ไม้ฐานตัวที่ 2  จะเป็นฐานสำหรับยึดปั๊มน้ำ  แต่่ในขณะเดียวกันก็จะเจาะรูด้านข้างให้ตรงกับไม้ตัวที่ 1 สำหรับสอดน็อตปรับความตึงของสายพาน

ไม้ฐานตัวที่ 3 เป็นฐานสำหรับยึดปั๊มน้ำ  ในที่นี่ทำให้สามารถเลื่อนไปมาได้

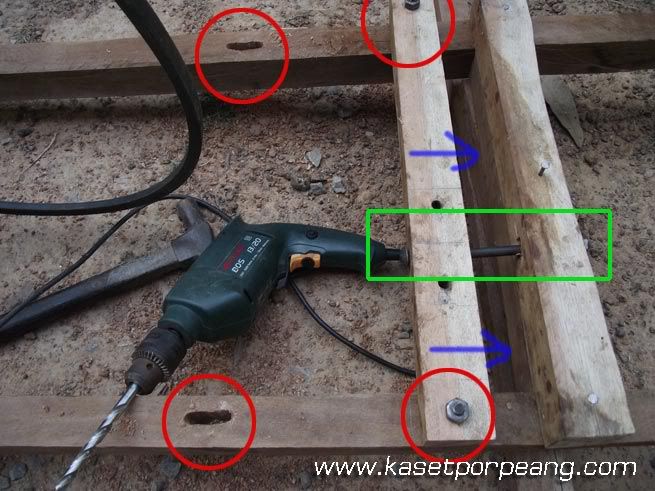

สังเกตภาพนี้นะครับ


จากภาพจะเห็นว่า  รูที่เจาะด้วยสว่านปกติจะเจาะเพียง 1 รูเท่านั้น แต่ในที่นี้ผมเจาะให้เป็นรูยาวๆ  เพื่อให้ฐานสามารถเลื่อนได้ เมื่อเราต้องการปรับความตึงของสายพาน  เมื่อปรับความตึงได้ที่แล้วค่อยมาขันน็อตที่ปลายไม้ฐานตัวที่ 2-3 ให้แน่นอีกที



กรอบสีเขียว  คือ  ตัวปรับความตึงของสายพาน  จะเลื่อนไปตามทิศทางของลูกศรสีน้ำเงินครับ

วงกลมสีแดง คือ  ตำแหน่งที่ใช้น็อตยึดสามารถเลื่อนไป-มาได้ ตามทิศทางของลูกศรสีน้ำเงิน หรือย้อนกลับ


Liked By: Ekachaiyan, K.Trade, ToMito
« แก้ไขครั้งสุดท้าย: ธันวาคม 15, 2010, 10:32:19 PM โดย ชาวนา™ » บันทึกการเข้า
ชาวนา™
Administrator
*****
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 9985


เกษตรพอเพียง


« ตอบ #8 เมื่อ: ธันวาคม 15, 2010, 10:37:26 PM »

เอาภาพมาให้ดูเยอะๆ  จะได้นึกออก  ฐานสำหรับวางปั๊มน้ำ













ตำแหน่งที่จะขันน็อตเพื่อปรับความตึงของสายพาน



Liked By: Ekachaiyan, K.Trade, ToMito
บันทึกการเข้า
ชาวนา™
Administrator
*****
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 9985


เกษตรพอเพียง


« ตอบ #9 เมื่อ: ธันวาคม 15, 2010, 10:42:16 PM »

โดยปกติปั๊มชักจะมีมูเล่ย์สำหรับใส่สายพานเพื่อให้ปั๊มทำงาน  ตัวมูเ่ล่ย์จะมีขนาดสูงกว่าฐานปั๊มน้ำเล็กน้อย  ดังนั้นเราต้องหาไม้ขนาดสูงสัก 1 นิ้วมาทำฐานยกระดับขึ้นมาอีกนิดหน่อย  ทำการเจาะไม้ในฐานตัวที่ 2 และ 3  เพื่อใส่ไม้สูง 1 นิ้วอีกตัว







เสร็จแล้วจะได้แบบนี้



Liked By: ToMito
บันทึกการเข้า
ชาวนา™
Administrator
*****
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 9985


เกษตรพอเพียง


« ตอบ #10 เมื่อ: ธันวาคม 15, 2010, 10:49:39 PM »

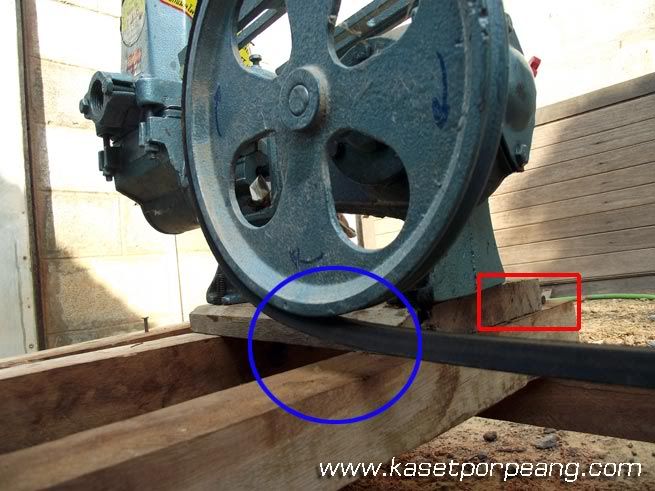

เมื่อยกระดับขึ้น 1 นิ้ว  ตำแหน่งของมูเล่ย์และสายพาน (วงกลมสีน้ำเงิน) จะไม่ไปติดกับฐานตัวแรก (กรอบสีแดง)

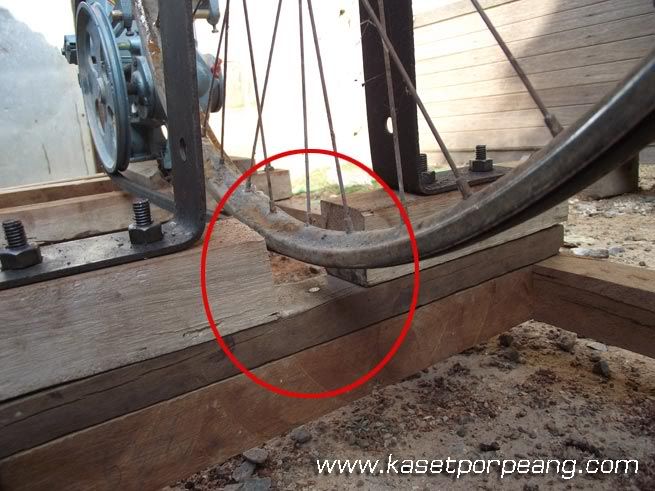

ตำแหน่งล้อหน้า  ที่ยกสูงกว่าล้อหลังแล้วตัดให้มีช่องว่างสำหรับล้อและสายพาน  เพื่อเวลาปั่นล้อจักรยานและสายพานจะได้ไม่ติดกับฐานที่ใช้รองรับน้ำหนักล้อหน้า

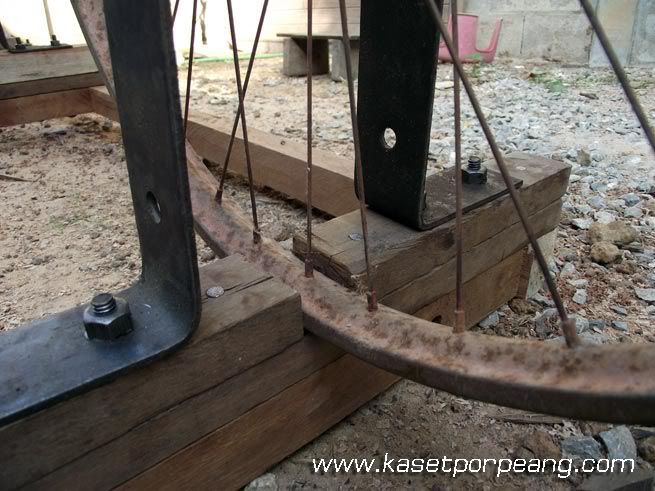

ตำแหน่งล้อหลัง  ไม่จำเป็นต้องยกสูง  ล้อหลังสามารถติดกับฐานได้เลย  เพราะมันไม่จำเป็นต้องใช้งานอะไร  เอาขอบล้อจักรยานติดกับฐานไว้เพื่อรองรับน้ำหนักของคนที่ขึ้นไปปั่นจักรยานได้อีกจุดหนึ่ง  รองจากเหล็กฉากทั้งสองข้าง




Liked By: K.Trade, ToMito
« แก้ไขครั้งสุดท้าย: ธันวาคม 15, 2010, 10:52:09 PM โดย ชาวนา™ » บันทึกการเข้า
ชาวนา™
Administrator
*****
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 9985


เกษตรพอเพียง


« ตอบ #11 เมื่อ: ธันวาคม 15, 2010, 10:54:55 PM »

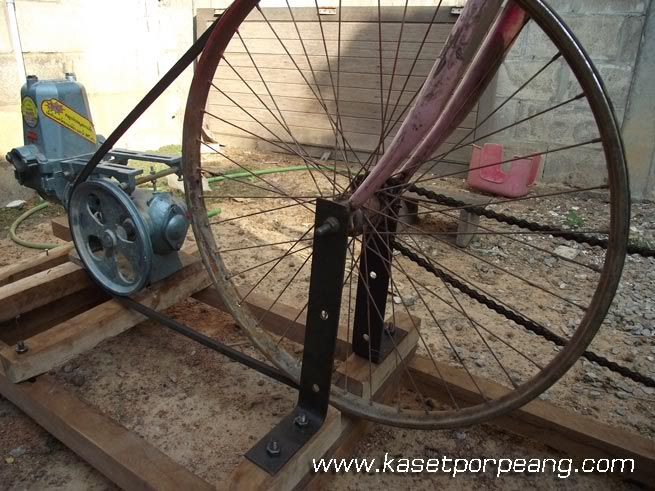

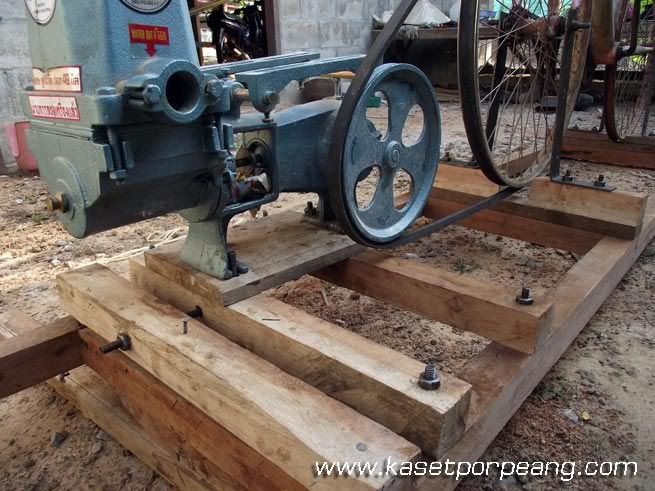

เสร็จแ้ล้ว  ตำแหน่งล้อหน้ากับตัวปั๊มน้ำ จะได้แบบนี้






ตำแหน่งล้อหลัง  จะได้แบบนี้



Liked By: K.Trade, ToMito
บันทึกการเข้า
ชาวนา™
Administrator
*****
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 9985


เกษตรพอเพียง


« ตอบ #12 เมื่อ: ธันวาคม 15, 2010, 11:00:53 PM »

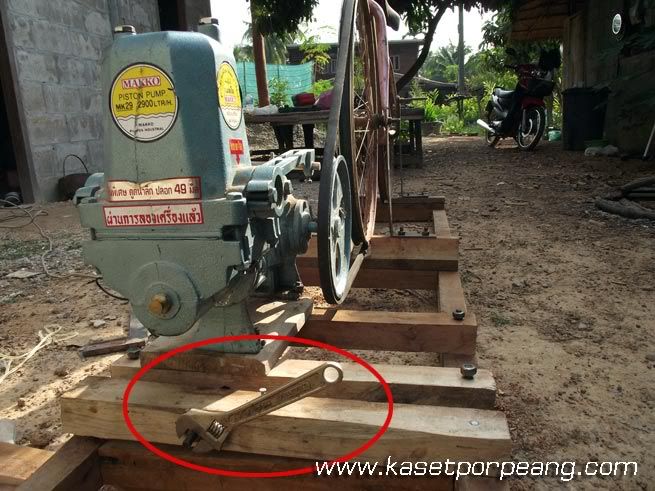

เมื่อทุกอย่างได้ที่  เราก็มาปรับความตึงของสายพาน (วงกลมสีแดง)  จากนั้นก็ไปล็อกฐานปั๊มตัวที่ 2 และ 3  โดยขันน็อตให้แน่น  เป็นอันเสร็จเรียบร้อย  พร้อมใช้งาน

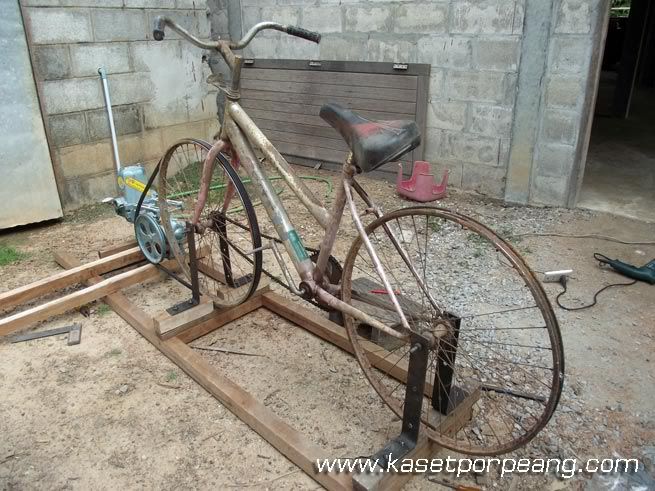

พร้อมใช้งานแล้ว  เหลือแต่ยังไม่ได้ต่อท่อดูดน้ำและท่อส่งน้ำ






อีกมุม







ตอนนี้จักรยานปั๊มน้ำ หรือ จักรยานสูบน้ำ  ยังไม่ได้ทดลอง  ไว้จะมารายงานผลอีกที  งานนี้ไม่ขอสงวนสิทธิ์  ใครจะนำไปเป็นแบบ หรือนำไปประยุกต์ดัดแปลงให้ดีขึ้นกว่าเดิมเชิญตามสบาย  แต่อย่าลืมเอาภาพมาให้ดูบ้าง


Liked By: barakudas, charsurin, ToMito
บันทึกการเข้า
tiger
seller
*
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 3055



« ตอบ #13 เมื่อ: ธันวาคม 15, 2010, 11:09:45 PM »

กลายเป็นสิงห์นักปั่นไปเสียแล้ว ยิงฟันยิ้ม
ได้ 2 ต่อเลย เลย1.ต้นทุน อายจัง 2. ลดหุ่น ยิ้มกว้างๆ จุมพิต จุมพิต จุมพิต
บันทึกการเข้า
sompol
เกษตรกรมือใหม่
*
ออฟไลน์ ออฟไลน์

เพศ: ชาย
กระทู้: 2792



« ตอบ #14 เมื่อ: ธันวาคม 15, 2010, 11:16:36 PM »

...ยอดเยี่ยมครับ ผมก็คิดว่า(จะ)ทำแต่ไม่ได้ลงมือซะที่ ได้แบบแล้วไม่ต้องคิดเอง  อายจัง อายจัง อายจัง รอชมตอนปั่นสูบน้ำครับ อ้อ..เห็นตามรูปแล้วอานจั๊กกะยานดูแล่วมันบ่ค่อยมั่นคง เปลี่ยนใหม่ไห้นุ่มๆ ดาก มันจั่งซิน่าขึ่นไปนั่งปั่นครับ  ยิงฟันยิ้ม ยิงฟันยิ้ม ยิงฟันยิ้ม


Liked By: K.Trade
« แก้ไขครั้งสุดท้าย: ธันวาคม 15, 2010, 11:19:16 PM โดย sompol » บันทึกการเข้า
cjaranram
เกษตรกรมือใหม่
*
ออฟไลน์ ออฟไลน์

กระทู้: 491



« ตอบ #15 เมื่อ: ธันวาคม 16, 2010, 12:16:00 AM »

บันไดปั่นจักรยานเปลี่ยนใหม่ น่าจะดีกว่านะครับ ถ้าอย่างนี้ปวดขาครับ
